揭秘變頻控制柜的核心：內部主要部件一覽

在工業自動化領域，變頻控制柜作為電機調速的核心設備，通過精準調節電源頻率實現電機轉速的平滑控制。華東工控作為行業專業品牌，其變頻控制柜以高性能、高可靠性和智能化著稱，廣泛應用于冶金、化工、紡織等多個場景。本文將深度解析華東工控變頻控制柜的內部核心部件，揭示其技術優勢與功能特點。

一、核心部件架構解析

1.變頻器——動力心臟

作為控制柜的核心，華東工控采用施耐德、西門子等品牌的高性能變頻器，內置整流單元、逆變單元及智能控制電路。通過將交流電轉換為直流電再逆變?yōu)榭烧{(diào)頻率交流電，實現電機轉速的無級調節。其PID控制算法與模糊控制技術可精確匹配負載需求，節能效果高達30%以上。

2.電氣保護系統——安全屏障

斷路器與接觸器：采用低壓塑殼斷路器實現短路、過載保護，接觸器控制變頻器通斷，支持遠程啟停與多設備切換。

熔斷器與熱繼電器：作為二次保護元件，在電流異常時熔斷切斷電路，防止設備損壞。

電源模塊：集成過載保護、短路保護功能，確保穩定供電，雙電源切換裝置(ATS)保障不間斷運行。

3.智能控制單元——決策中樞

PLC/DDC控制器：采用西門子S7-1500或施耐德Modicon系列，支持多泵群控、壓力閉環控制及分時調度策略。通過Modbus RTU/TCP或BACnet協議與上位機通信，實現遠程監控與集中管理。

人機界面(HMI)：配備威綸通MT8071iE觸摸屏，直觀顯示電壓、電流、頻率等參數，支持手動/自動模式切換及故障報警。

4.傳感器與反饋系統——感知觸角

壓力傳感器：監測管道壓力(如0-10Bar量程)，配合流量計實現流量動態調節。

溫度傳感器：采用PT100或熱電偶檢測供回水溫度，結合溫差控制優化能耗。

電流監測模塊：實時追蹤電機電流，配合過載保護裝置防止電機過熱。

5.散熱與防護系統——穩定保障

散熱風扇與溫度傳感器：當柜內溫度超標時自動啟動散熱，保障設備在高溫環境下穩定運行。

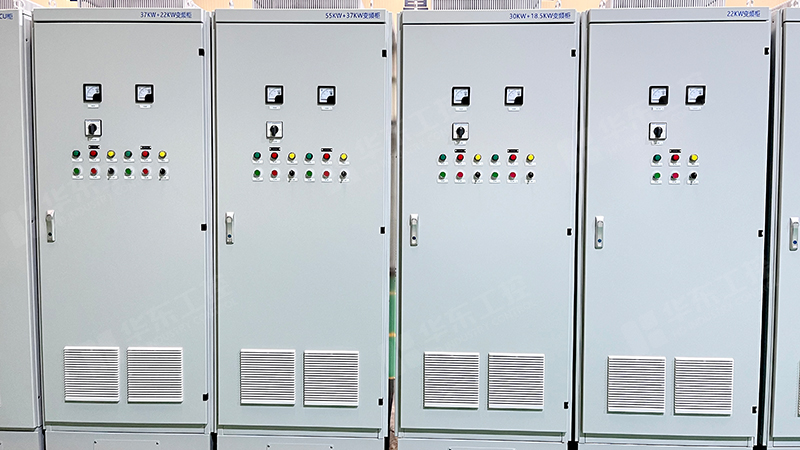

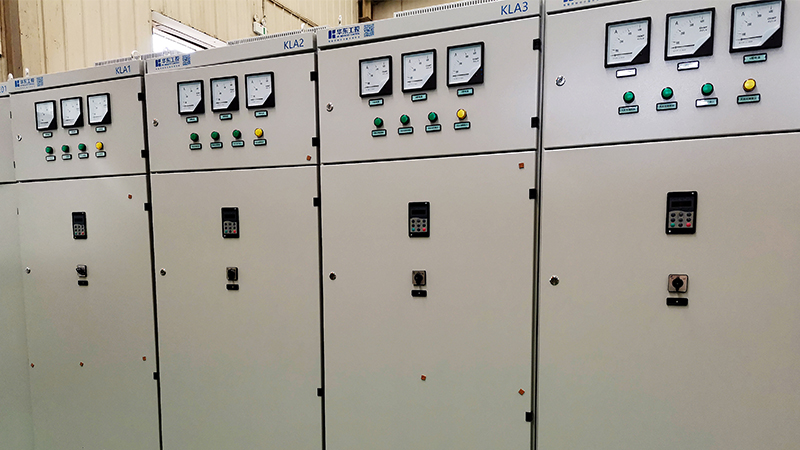

柜體設計：采用雙層鋼板結構，表面噴涂高溫烘烤漆，防護等級達IP54以上，具備防塵、防潮、抗電磁干擾能力。柜體尺寸與低壓配電柜統一，確保整體美觀協調。

二、華東工控的技術優勢

1.高可靠性設計

元器件選型嚴格：采用施耐德、西門子等國際品牌，經過嚴格測試確保長壽命與高穩定性。

多重保護機制：集成過載、過壓、欠壓、缺相保護，配合熱繼電器與電子過載模塊，形成立體防護網絡。

2.智能化與節能優化

先進控制算法：支持PID調節、模糊控制及COP能效優化，實現按需調速與負載匹配。

節能效果顯著：在風機、水泵等場景中，通過變頻調速降低能耗，減少電機啟動沖擊，延長設備壽命。

3.定制化與擴展能力

模塊化設計：預留20% I/O冗余接口，支持后期功能擴展，如增加通信模塊或傳感器。

行業定制方案：針對冶金、化工等不同行業需求，提供定制化解決方案，如防爆型變頻控制柜或高防護等級設計。

4.維護便捷性

柜體結構：采用型材骨架與噴塑表面，耐腐蝕且易于清潔維護。

故障診斷：通過HMI界面實時顯示故障代碼，配合遠程監控系統快速定位問題，降低停機時間。

綜上所述，華東工控變頻控制柜憑借其精密的核心部件設計、多重保護機制及智能化控制算法，成為工業自動化領域的標桿產品。其高效節能、穩定可靠的特點，不僅降低了企業運營成本，更推動了綠色制造與可持續發展。
